一、适用范围
◆XCM1LE系列带剩余电流保护塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50HZ，额定工作电压400V，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
◆断路器按照其额定极限短路分断能力（Icu）的高低，分为M型（较高分断型）、H型（高分断型）二类。该断路器具有体积小、分断高、飞弧短、抗振动等特点。
◆本断路器可垂直安装（即竖装），亦可水平安装（即横装）。
◆本断路器不可倒进线，即只许1、3、5接电源线，2、4、6接负载线。
◆断路器适用于隔离，符号表示为:
◆本断路器产品执行下列标准：
IEC60947-1及GB/T14048.1总则
IEC60947-2及GB14048.2低压断路器及附录B带剩余电流保护的断路器
IEC60947-4及GB14048.4接触器和电动机起动器
IEC60947-5.1及GB14048.5机电式控制电路电器
二、主要特点
◆常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
额定剩余动作电流IΔn及最大断开时间根据实际情况现场可调；
◆当相电压降低至50V，漏电保护模块仍能正常工作；
◆具有漏电报警输出功能；
◆符合IEC60947附录B的电磁兼容要求；
◆外形体积与XCM1系列断路器同规格相同，安装具有较好的互换性。
三、适用工作环境及安装条件
1、安装地点的海拔2000m及以下；
2、周围介质温度不高于+40℃和不低于-5℃；且24小时平均值不超过35℃（特殊订货除外）；
3、安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度不超过90%，并考虑温度变化发生在产品表面上的凝露；
4、污染等级为3级；
5、断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路，安装类别为Ⅱ；
6、在无爆炸危险的介质下，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
7、在没有雨雪侵袭的地方；
8、断路器应按产品的使用说明书安装。
注：
1）不带漏电报警单元模块无代号；带漏电报警单元模块并在工作方式一时用
Ⅰ表示，在工作方式二时用Ⅱ表示。
2）三级产品无代号，四级时分A、B、C、D。
3）配电用断路器无代号，保护电动机用断路器以2表示。
4）手柄直接操作无代号；电动操作用P表示；转动手柄操作用Z表示。

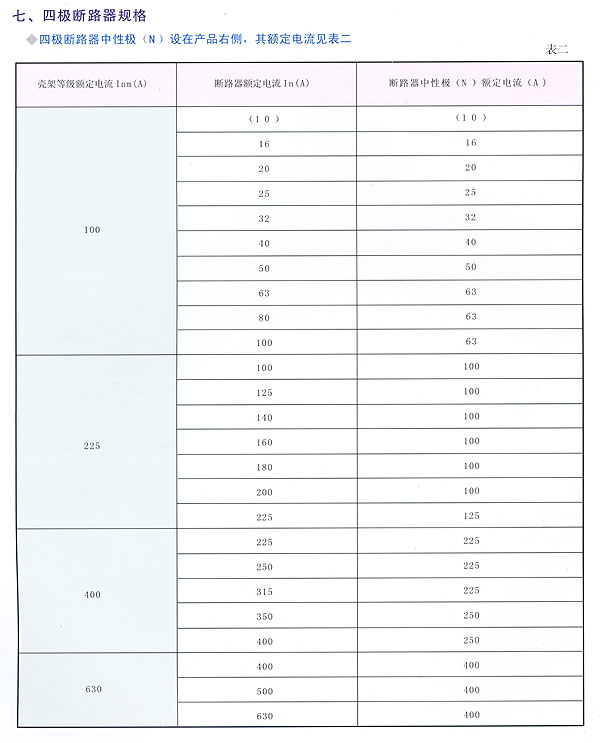

◆按产品极数分为三级与四级。四级产品中中性极（N极）的形式分四种：
A型：N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；
B型：N极不安装过电流脱扣元件，且N极与其它三极一起合分；（N极先合后分）
C型：N极安装过电流脱扣元件，且N极与其它三极一起合分；（N极先合后分）
D型：N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分。
◆按额定电流（A）分：XCM1LE-100为（10）、16、20、25、32、40、50、63、80、100A十级；XCM1LE-225为100、125、140、160、180、200、225A七级；XCM1LE-400为225、250、315、350、400A五级；XCM1LE-630为400、500、630A三级。[带（）为不推荐规格]。

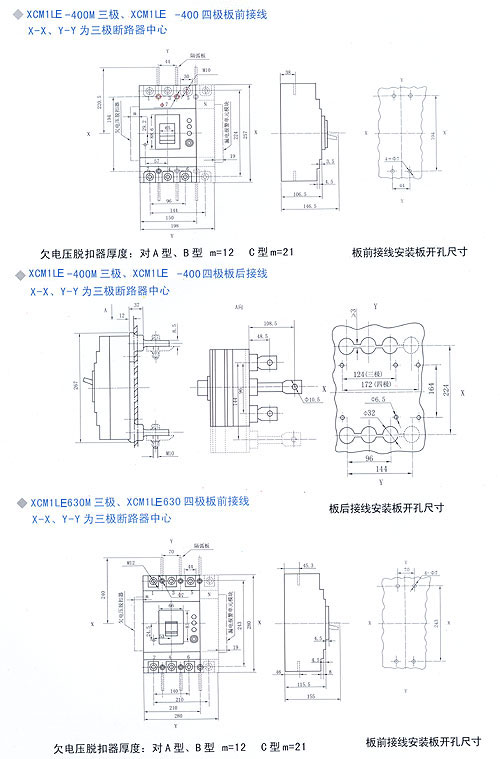

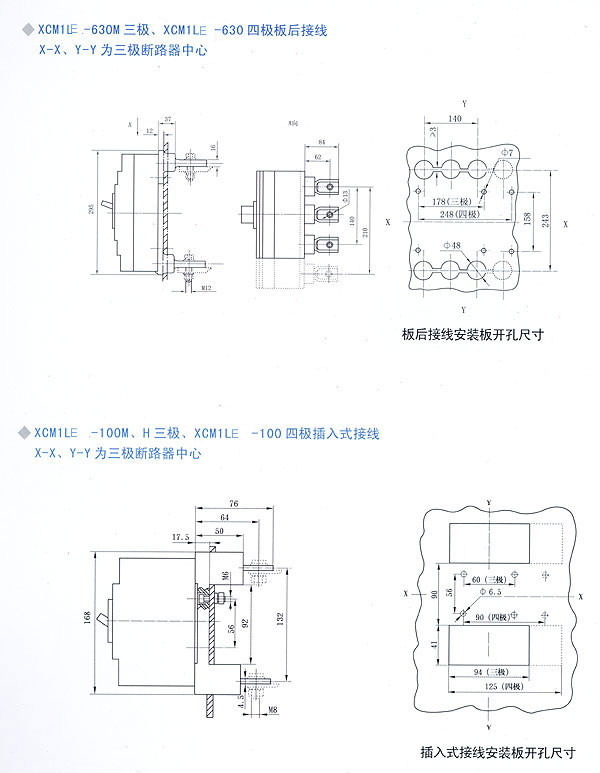

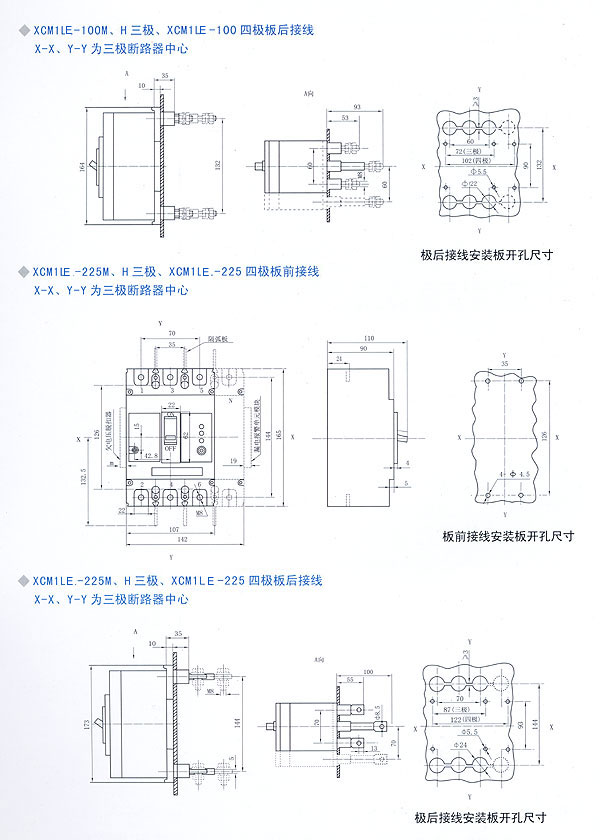

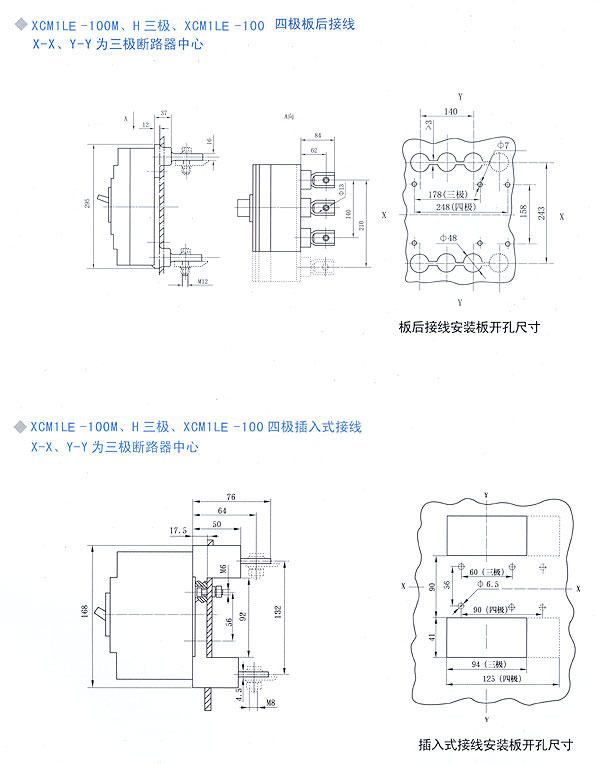

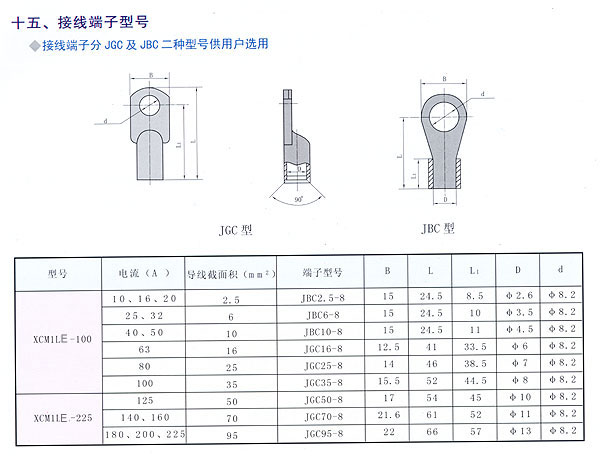

◆按连接方式分为:板前接线、板后接线两种。
◆按过电流脱扣器型式分为:热动-电磁（复式）型、电磁（瞬时）型两种。
◆按断路器是否带附件分带附件和不带附件两种：

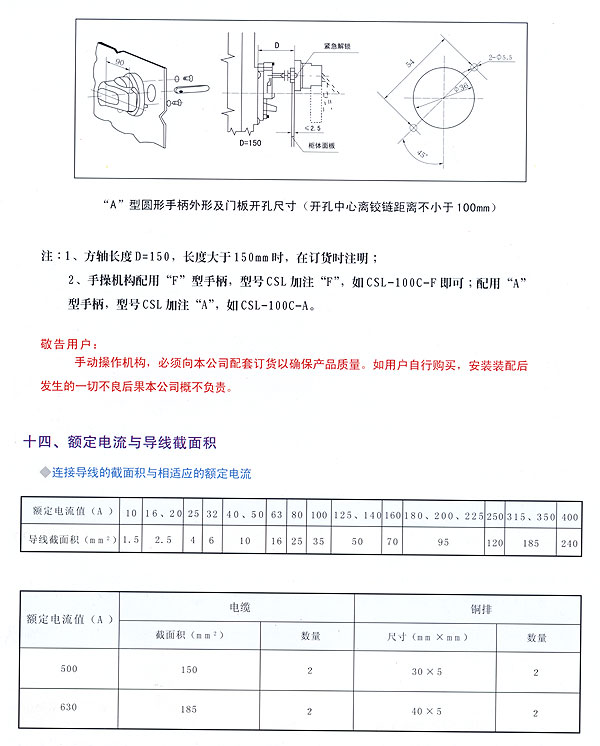

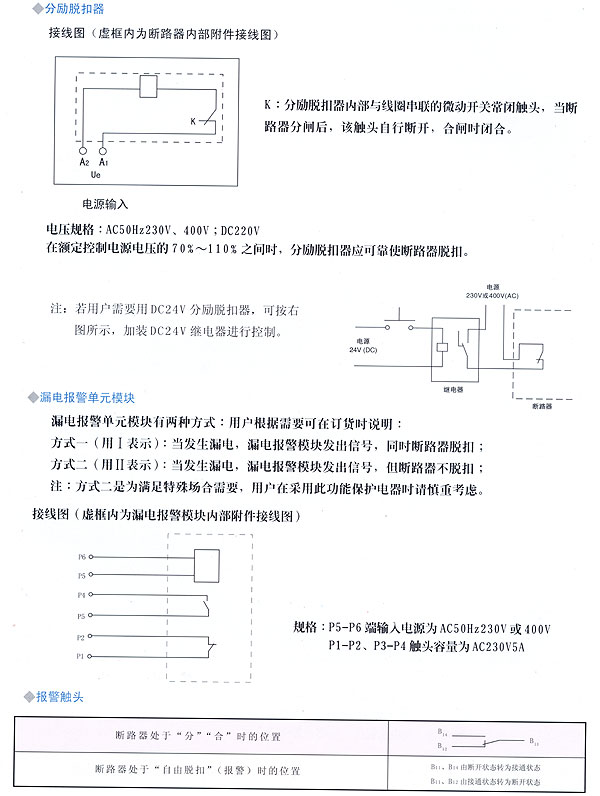

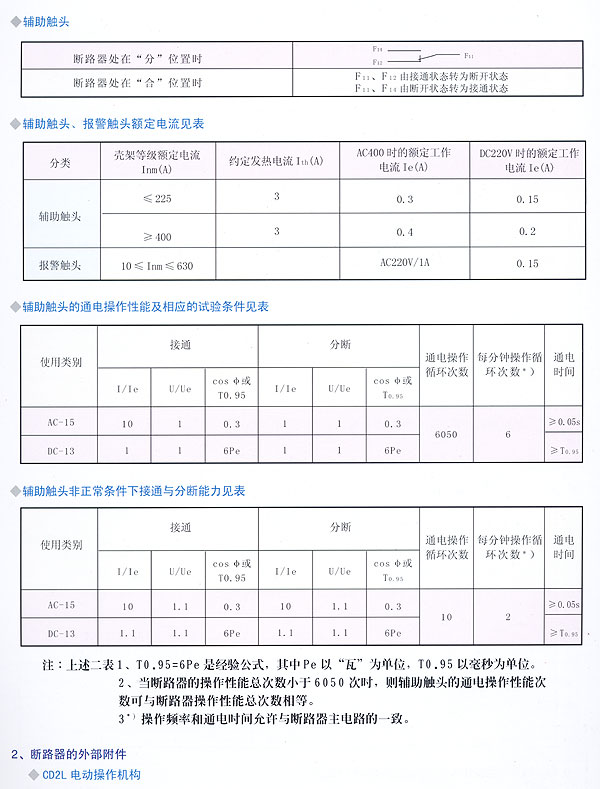

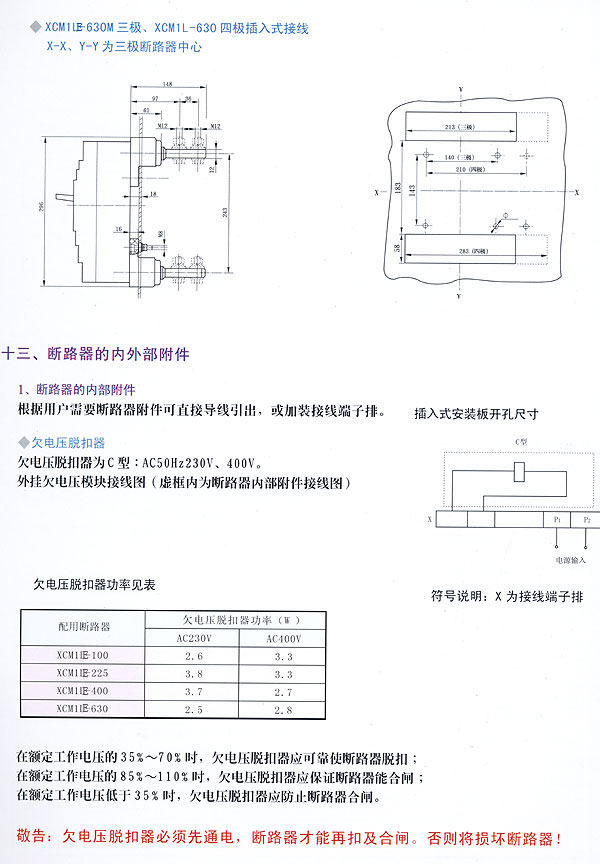

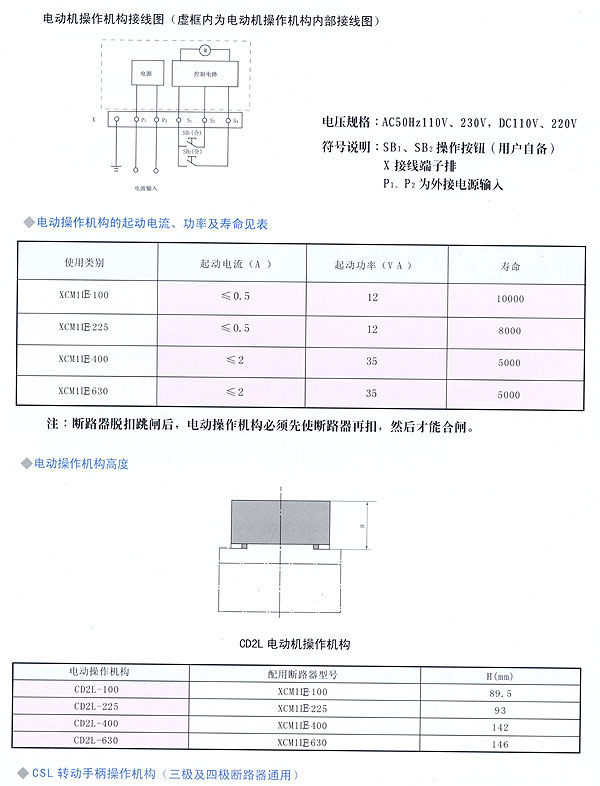

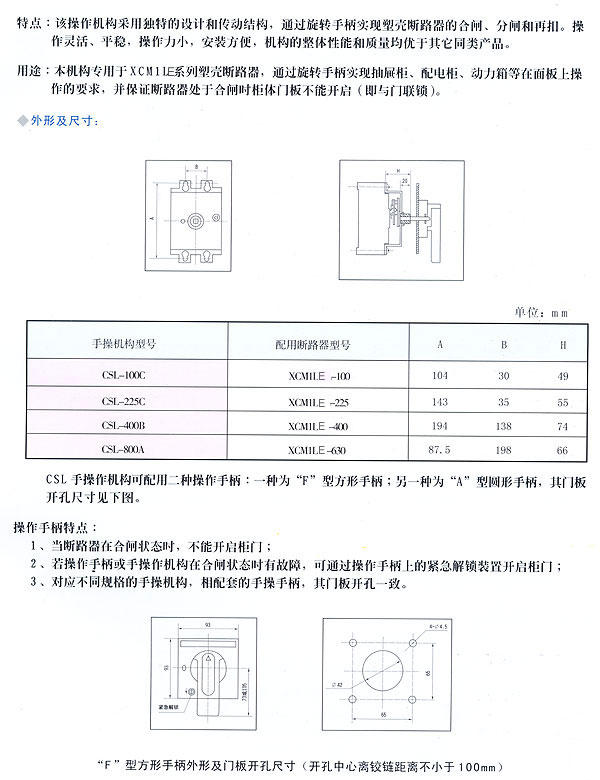

附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警触头五种；外部附件有转动手柄操作机构、电动操作机构。

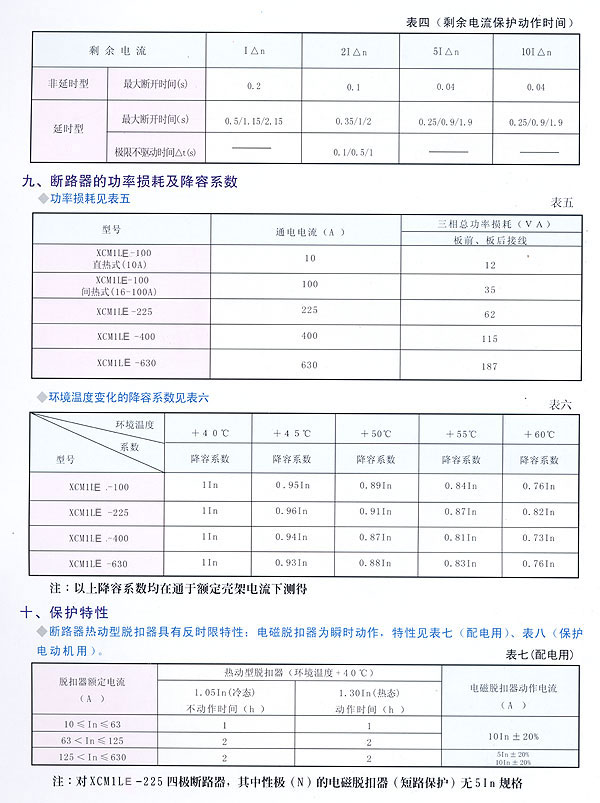

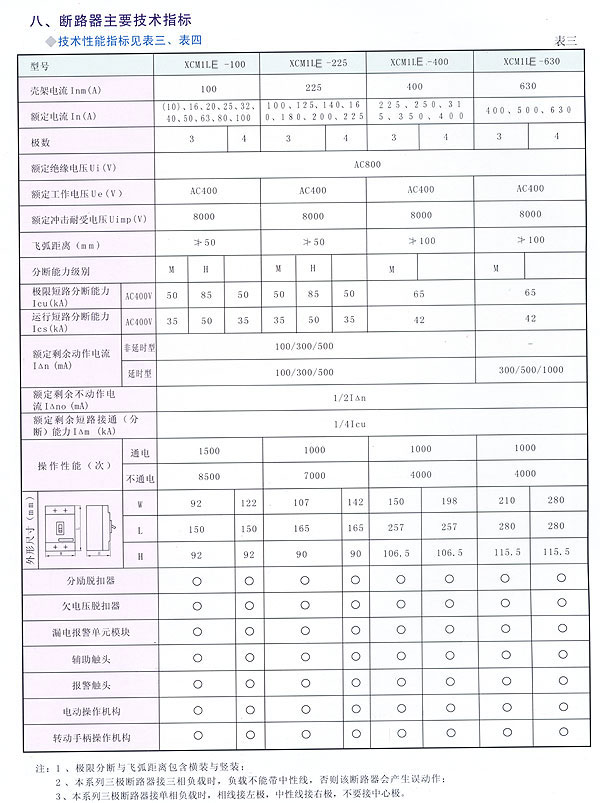

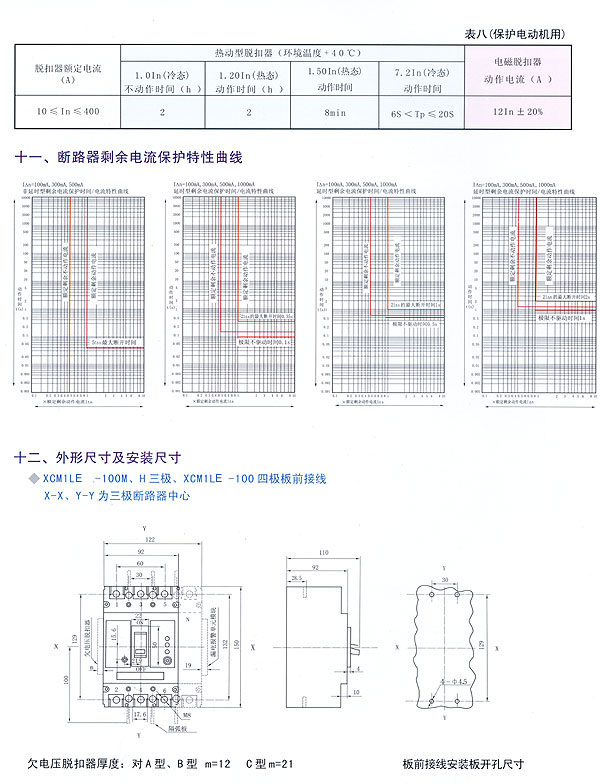

◆技术性能指标见表三、表四
四、使用与维护
◆断路器各种特性由制造厂整定，用户在使用中不可随意调整。
◆断路器的额定剩余动作电流和最大断开时间，用户可根据实际需要进行调整（专业人员进行）；
◆在主电路通电状态下，对额定剩余动作时间型式为非延时型的断路器，手按模拟剩余电流动作试验按钮应立即脱扣。对延时型，手按试验按钮且保持所调的延时时间值，断路器才脱扣；
◆断路器漏电脱扣后，面板上漏电指示按钮向外凸出；
◆带漏电报警单元模块的断路器，当发生漏电报警后，必须对模块上的复位按钮进行复位，断路器漏电保护模块才能正常工作。
◆在用户遵守保管和使用条件下，从制造厂发货之日起，不超过18个月，断路器封印完好，产品如因制造质量问题而发生损坏或不能正常使用时，制造厂负责无偿更换和修理。
五、订货须知
彩缤纷 ◆用户在订货时，必须注明断路型号、规格、所配附件，剩余电流动作时间（即：非延时型、延时型）。若订购欠电压脱扣器和分励脱扣器时，应注明工作电源（或控制电源）的电压值。
◆例：如订XCM1LE-100四极，额定电流为50A，剩余动作时间型式为延时型，带转动手柄操作机构，带漏电报警单元模块，且工作在方式一，中性极类型为C型 ，分励脱扣器（AC400V）,板后接线20台。
即写为订XCM1LE-100Z/4310CI,In=50A,剩余动作时间型式为延时型，分励脱扣器AC400V，板后接线20台。
|
