XCM60系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计技术研制，根据IEC60947-2国际新标准的要求开发的新型断路器。其额定绝缘电压为800V，适用于交流50Hz，额定工作电压690V及以下、额定电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有智能化保护功能，能提高供电可靠性，保护线路和电源设备不受损坏。
　　◆断路器按照其短路分断能力的高低，分为M型（较高分断型）、H型（高分断型）二类。
　　◆断路器可垂直安装（即竖装），亦可水平安装（即横装）。
　　◆断路器不能倒进线。
　　◆断路器具有隔离功能，其相应的符号为：
　　◆断路器执行下列标准：
　　IEC60947-1及GB/TI4048-2000
　　总则IEC60947-2及GB I4048.2-2001
　　低压断路器IEC60947-4-1及GB I4048.4-2003
　　机电式接触器和电动机起动器

　　适用工作环境
　　◆周围介质温度不高于＋40℃和不低于-25℃，且24h的平均值不超过+35℃。
　　◆海拔2000m以下。
　　◆安装地点的相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对于温度变化偶尔产生的凝露应采取特殊措施。
　　◆污染等级为3级。
　　◆断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。
　　◆断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
　　◆断路器应安装在没有雨雪侵袭的地方。

　　断路器的特点
　　◆XCM60系列断路器的主要技术性能达到九十年代末国际同等产品的水平。具有结构紧凑体积小、短路分断能力强、无飞弧、适应环境能力强、安装灵活方便等特点。
　　◆XCM60系列塑壳断路器，它的额定电流设定值是准确可调的，同时它的短延时动作倍数也是可调的。用户可自行设定组成所需的保护特性，方便地实现选择性保护，使配电网络中使用的断路器上下级配备更为合理。
　　◆XCM60系列智能型断路器，采用微处理器技术，避免了传统断路器采用双金属片受环境温度影响的弱点。作为延时脱扣的执行机构，它既适应寒冷地区，也能很好地适应热带地区使用。
　　◆传统断路器的瞬时脱扣主要靠瞬时脱扣机构的电磁吸引动作的。由于吸片的重力存在使其的安装方向有所限制。XCM60智能型断路器，采用电子脱扣器取代传统的吸片。所以它的安装方向任意。
　　◆XCM60系列智能型断路器，由于其内部装有微处理器，灵敏度高、脱扣可靠性高、能派生出适应特殊场合的特殊功能的产品。如欠压保护、缺相保护、三相不平衡保护、延时时间可调、过载显示等功能。
　　◆XCM60系列智能型断路器具有过负荷情况显示和系统自检显示。
　　◆XCM60系列智能型断路器具有三段保护特性，能灵活地应用于各种线路中。
　　◆XCM60系列智能型断路器，不采用靠发热脱扣的双金属片。断路器本身功耗大大降低。

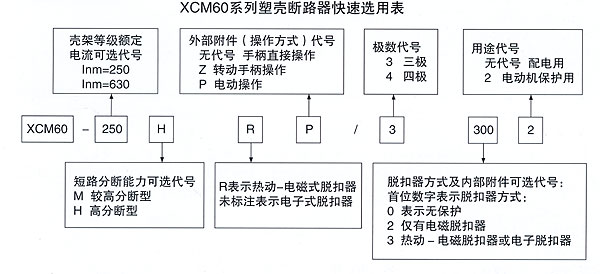

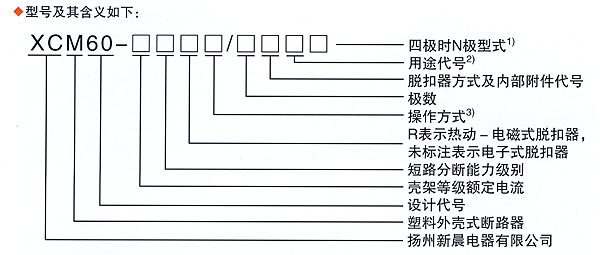

　　注：
　　1)四极产品可选代号A、N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分B、N极不安装过电流脱扣器，且N极与其它三极一起合分（N极先合后分）C、N极安装过电流脱扣器，且N极与其它三极一起合分（N极先合后分）D、N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分
　　2)配电用断路器无代号，保护电动机用断路器以2表示；
　　3)直接操作无代号，电动操作用P表示，转动手柄操作用Z表示。

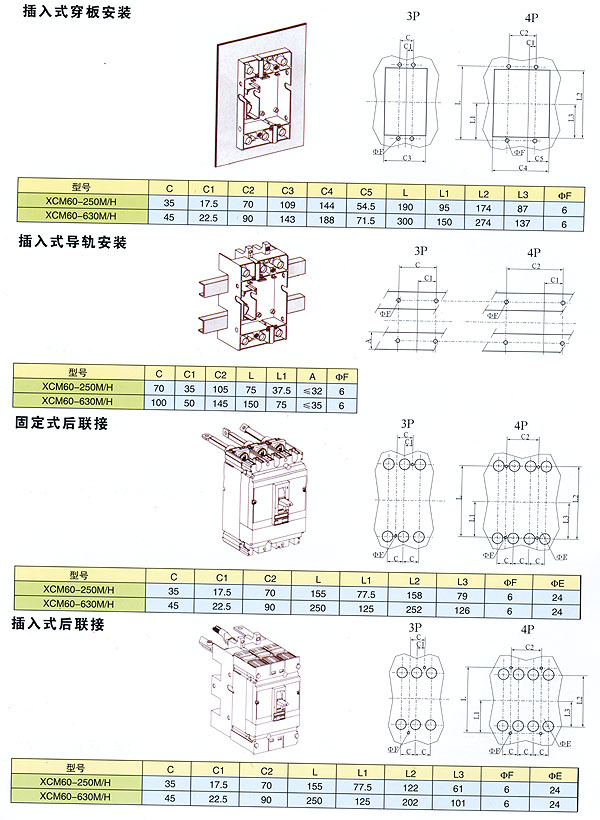

　　◆按接线方式分为板前接线、板后接线、插入式接线三种。
　　◆按过电流脱扣器型式分热磁型脱扣器及电子脱扣器两大类；热磁型脱扣器又可分为瞬时脱扣器、复式脱扣器（瞬时脱扣器和热动-电磁脱扣器）两种。

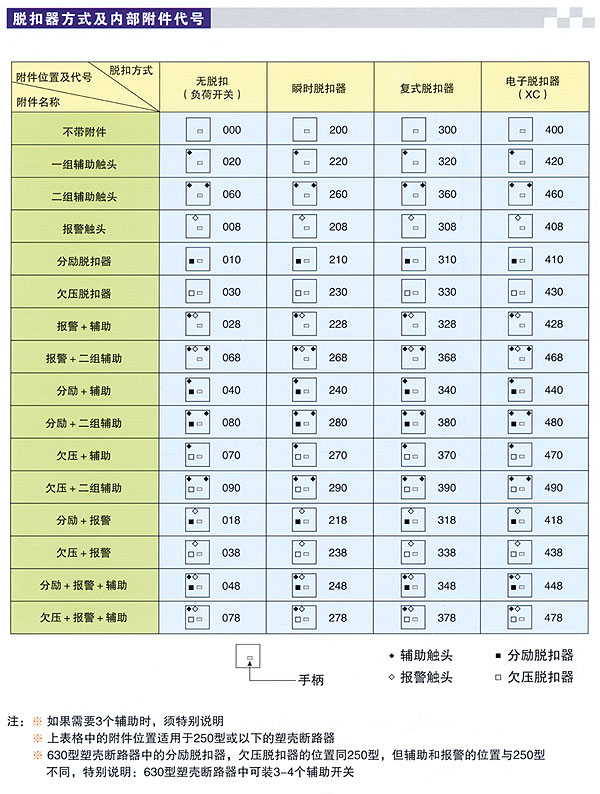

　　◆按断路器是否带附件分带附件和不带附件两种，附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种；外部附件有转动手柄操作机构、电动操作机构等。

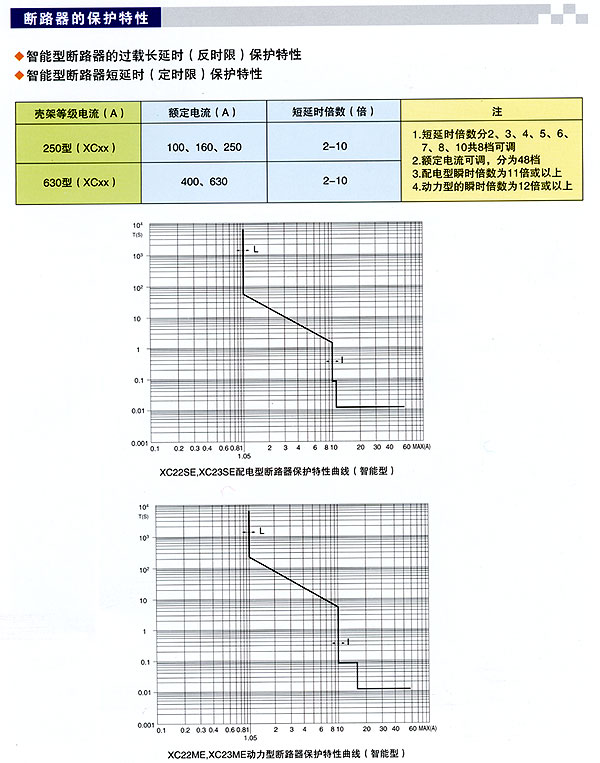

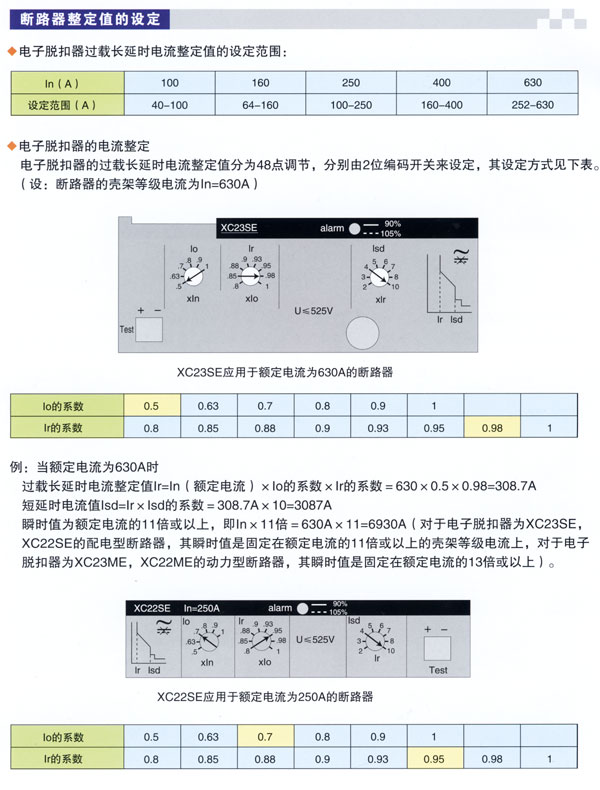

例:当额定电流为250A时
  脱扣电流整定值lr=ln(额定电流)*lo的系数=250*0.7*0.95-166A
  短延时电流值lsd=lr*lsd的系数=166A*10=1660A
  瞬时企为额定电流的11倍或以上,即ln*11倍-250A-11-2750A对于电子脱扣器为XC23SE,XC22SE的配电型断路器其瞬时值是固定在额定电流的11倍或以上的壳架等级电流上,对于电子脱扣器为CX23ME,XC22ME的动力型断路器,其瞬时值是固定在额定电流的13倍或以上.

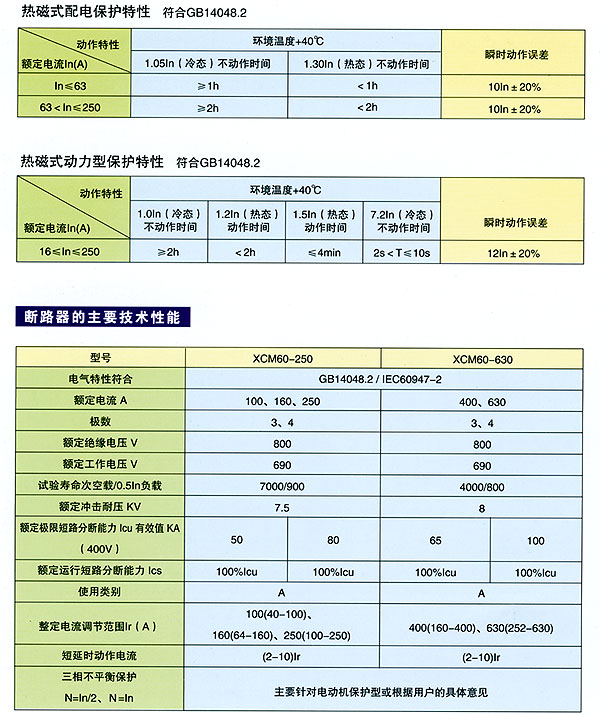

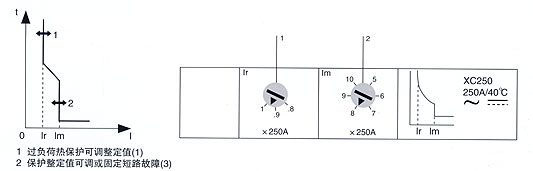

热磁型脱扣器可实现热磁可调,现场可整定过载\瞬动的动作值.过载保护调节范围(0.8-0.9-1.0)ln;瞬时保护调节范围,配电型断路器为(5-6-7-8-9-10)ln电动机型断路器为(10-12-14)ln.


智能型断路器的过载报警
当负载电流在整定值的90%以内,过载指示灯不亮,当负载电流达到整定值的90%-105%时,过载指示灯长亮.当负载电流达到整定值的105%以上,过载指示灯闪烁(亮0.5s ,灭0.5s)



内部附件:

分励脱扣器
当控制电压等于或大于0.7Us时,断路器脱扣,它必须通过现场或遥控复位.利用分励脱扣器可以快速地控制断路器断开.
分励脱扣器控制断路器具有优在权,即:如果在分励脱扣器没复位的情况下,断路器是不可能合闸的.
分励脱扣吕电压规格:DC24V、AC220V、 AC380V。其它规格须商定。

欠压脱扣器
当控制电压下降到脱扣器电压整定值下时，断路器脱扣，脱扣电压的整定值范围为0.35-0.7倍的额定电压。当电压超过0.85倍的额定电压时，才允许断路器合上。

当欠压脱扣器上的电压降落时，脱扣器具有一不定期的延时特性，可消除电压瞬间的脉冲回落而出现的误脱扣现象。

当欠压脱扣器动作后，它必须通过现场或遥控复位。利用欠压脱扣器可以快速地控制断路器断开。

辅助触头

辅助触头可以用来显示断路器的状态，电路间的联锁和控制。安装在断路器中不同的位置，能体现出不同的功能。
OF位置：显示断路器触点的开合状态。

SD位置：显示断路器的操作情况：完全脱扣或上扣状态。

报警触头

报警开关用来显示断路器处于“自由脱扣”状态。当断路器处于“自由脱扣”位置即为报警位置。

订货须知
用户在订货时必须将断路器的型号、规格、所配附件数量写清楚，采用欠压脱扣器和分励脱扣器时应注明工作电压（或控制电源电压）的电压值。
例：如订XCM60-250M配电用、额定电流250A，带电动操作（AC220V）、分励脱扣器（AC220V）辅助、报警智能型断路10台。即写为订CXM60-2050MP/3348 250A 电动操作电压AC220V、10台。
